Controlar desde una interfaz en Processing, una línea de 8 LEDs RGB 5050 conectado a un Arduino. Nota: No alimente los +5V desde el Arduino.
Lista de los Elementos utilizados:
- Computador con el IDE de Arduino y el driver de nuestra placa
- Arduino Leonardo R3
- Protoboard
- Línea LED RGB5050 CJMCU-2812-8
- Cables Macho - Macho
- Diagrama Arduino Leonardo
- CJMCU-2812-8 parte para Fritzing
Proceso del Montaje (Fotos paso a paso):
1°. Se aplica soldadura a la placa CJMCU-2812-8.
- Computador con el IDE de Arduino y el driver de nuestra placa
- Arduino Leonardo R3
- Protoboard
- Línea LED RGB5050 CJMCU-2812-8
- Cables Macho - Macho
- Diagrama Arduino Leonardo
- CJMCU-2812-8 parte para Fritzing
Proceso del Montaje (Fotos paso a paso):
Analizamos la distribución de pines del Arduino Leonardo R3 |
2°. Se aplica soldadura para unir cuatro cables a la placa de LEDs 5050 para usarla con mayor comodidad, en mi caso uní la placa con cuatro cables macho-macho para uso en protoboard.
4°. Descargamos la librería FastLED, cargamos el código en Arduino y ejecutamos el de Processing.

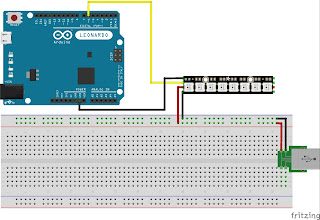

Diagrama Esquemático del Circuito (usando Fritzing):
Código Fuente en Arduino (con documentación y comentarios):
Código Fuente en Processing (con documentación y comentarios):
Código Fuente en Processing (con documentación y comentarios):
Vídeo del Funcionamiento:
